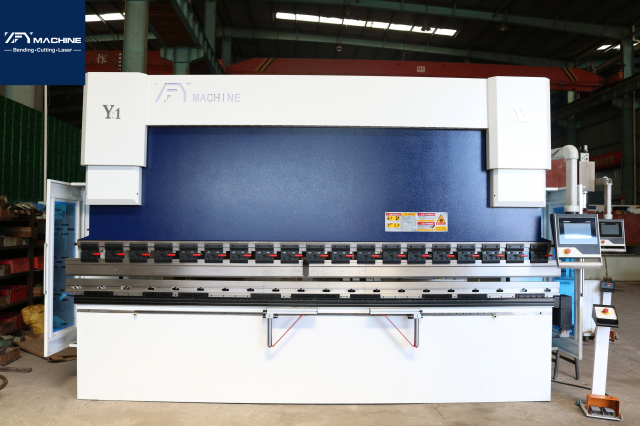

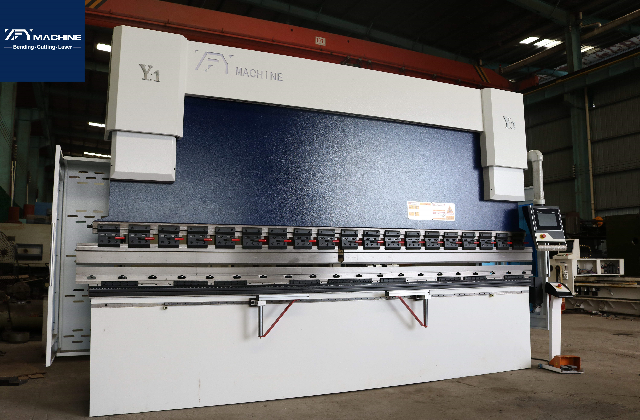

ZFY Prensa plegadora CNC 135T/4000 4+1 ejes con controlador DA53TTiene alta sensibilidad máxima productividad.Puede controlar Y1, Y2, X, R y sistema de corona motorizado.El controlador DELEM da53t tiene programación ángel.
Brazos de apoyo delanteros deslizantes
Sistema portaherramientas de fácil sujeción
Soluciones ergonómicas centradas en el cliente
Pantalla táctil fácil de usar

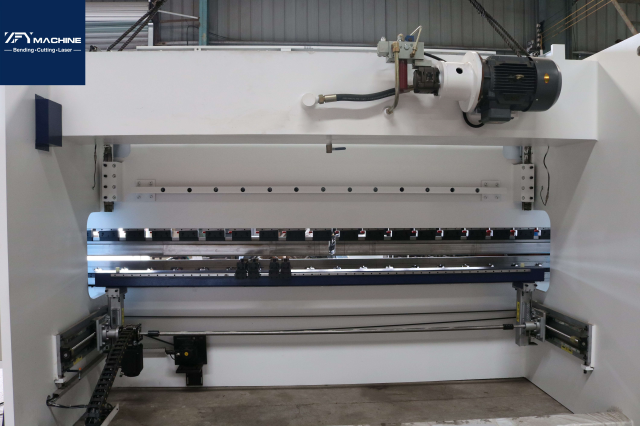

Calibrador trasero
Press Brake 2-Axis CNC BackGauge con X, R-Axis
Husillos de bolas y guía lineal en los ejes X y R
Velocidad eje X 500 mm/s.
Manual Z1, eje Z2 con guía lineal HIWIN
Precisión mecánica ± 0,03 mm.
Dedos con doble tope y ajuste micrométrico.
Coronación CNC
El estrés puede causar que el ariete y la mesa de trabajo se deformen durante el proceso de doblado;el coronamiento CNC puede hacer una compensación relevante a la deformación del ariete, lo que mejora la precisión de la prensa plegadora por un amplio margen.Se aplica especialmente para fabricar algunos productos de alta precisión, como el acero inoxidable.
Controlador DELEM DA53T
'Tecla de acceso rápido' navegación táctil
TFT en color de alta resolución de 10,1'
Hasta 4 ejes (Y1,Y2 + 2 ejes auxiliares)
Control de coronación
Biblioteca de herramientas / materiales / productos
Servo y variador de frecuencia control
Control avanzado del eje Y algoritmos para bucle cerrado también como válvulas de circuito abierto.
Enlace en tándem (opción)
Interfaz de memoria USB
Software fuera de línea Profile-53TL
Especificaciones técnicas
Modelo:
Prensa plegadora CNC WE67K (135 ton x 4000 mm)
Eje de control CNC
Eje X, R, Y1, Y2 y coronación
Fuerza de flexión
135 toneladas
Longitud de flexión
4000mm
Distancia entre columnas
3200mm
Trazo de haz
200mm
Luz
485mm
La profundidad de la garganta
400mm
Ancho de la mesa
100mm
Altura de la mesa de trabajo
860mm
Rápida velocidad
180 mm/s
Velocidad de trabajo
0~10 mm/s
Velocidad de retorno
160 mm/s
Eje X de velocidad máxima
350 mm/s
Eje X de recorrido máximo
800mm
Fuerza de motor
7,5 kilovatios
Capacidad del tanque de aceite
310 litros
Dimensiones totales
4050×1650×2550mm
Peso de la máquina
9550 kilos
