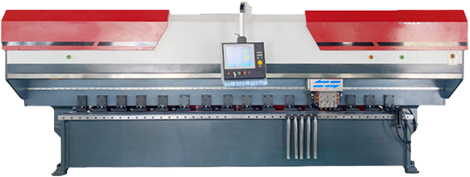

Ventaja de precisión: la profundidad de la ranura de cepillado está directamente relacionada con el efecto de la esquina.Si el error de profundidad alcanza los 0,05 mm, la posición de flexión R es obviamente diferente.Cuando la cepilladora vertical está funcionando, la cepilladora a la mesa se fija para que funcione en línea recta, y la precisión de la distancia desde la punta de la herramienta hasta la mesa se controla dentro del rango de 0,02 mm.Cuando la cepilladora horizontal está trabajando, la cuchilla se enfrenta a una plataforma con un ancho de 1,5 metros y una longitud de más de 4 metros.Es difícil controlar la precisión dentro del rango de 0,1 mm.
Pérdida de energía eléctrica: cuando la cepilladora vertical está planeando, la parte del descanso de la herramienta realiza el movimiento de ida y vuelta y su peso es de aproximadamente 60 kg.Cuando la cepilladora horizontal está planificando, el pórtico y la pieza de descanso de la herramienta hacen el viaje de ida y vuelta juntos.Movimiento, su peso es de aproximadamente 1000 kg y su pérdida de energía es más de 10 veces mayor que la de la cepilladora vertical, por lo que la cepilladora vertical es un dispositivo que ahorra energía y es respetuoso con el medio ambiente.
Ventajas en el rango de procesamiento: la cepilladora vertical tiene más de una docena de placas de presión independientes y más de una docena de abrazaderas independientes para sujetar automáticamente el material de la placa, sin importar el tamaño de la placa, se puede procesar horizontal y verticalmente, y el pequeño la pieza de trabajo es de 80 * 80 mm.La cepilladora horizontal es solo para cepillar hojas grandes.Después de pasar el cepillado longitudinal, el material laminar se deforma y no se puede sujetar horizontalmente, lo que hace que la horizontal no pueda cepillar la ranura.
Ventajas de la tecnología de procesamiento: la mesa de trabajo de la cepilladora vertical está hecha del tratamiento térmico general del acero de troquel y luego se muele finamente con la máquina ranuradora de placa delgada de Jiangsu, y la finura de la superficie alcanza el efecto espejo.La superficie de trabajo de la cepilladora horizontal está soldada con placas de hierro ordinarias.La dureza de la placa de acero inoxidable es mayor que la de la misma.El alambre cepillado y la cuchilla dañada hacen que la superficie esté picada.Esta es la razón por la cual el producto procesado está moteado.
Ventajas de instalación: la cepilladora vertical está soldada con placas de acero, con alta resistencia y funcionamiento estable y silencioso.Solo necesita nivelarse e instalarse sobre un piso de cemento plano y sólido para poder trabajar de manera estable, y es muy conveniente reubicarlo y izarlo.Debido a la operación de alta velocidad del pórtico, la cepilladora horizontal tiene una gran fuerza de impacto y es necesario ajustar la plataforma.
Ventaja de seguridad: la cepilladora vertical sujeta automáticamente la pieza de trabajo mediante presión hidráulica, ubica y trabaja automáticamente, y el operador está lejos de las partes móviles de la máquina herramienta.La cepilladora horizontal sujeta la pieza de trabajo dentro del rango de movimiento de la máquina herramienta, el pórtico se mueve a alta velocidad y la parte de control funciona junto con el pórtico, lo que es fácil de causar lesiones personales al operador, y hay una gran peligro potencial para la seguridad.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------
Estructura principal de la ranuradora en V:
La máquina cortadora de ranuras en V de ZFY está compuesta por un control servo CNC de 3+1 ejes, un sistema de sujeción hidráulica, un sistema de control eléctrico y un marco principal de acero.
1. Sistema de accionamiento servo CNC
La máquina ranuradora CNC V tiene control de 4 ejes, el eje X, el eje Y1, el eje Y2, el eje Z.alta precisión de posicionamiento, todos los motores están controlados por servomotores.
sistema del eje X
El sistema del eje X está compuesto por un servomotor E21320, una correa de distribución, una rueda de distribución, un husillo de bolas, un riel de guía lineal, una cremallera trasera, herramientas de sujeción, etc.El motor impulsa el husillo de bolas y la cremallera del tope trasero para hacer un movimiento rectilíneo en el riel guía y proporciona la potencia de posicionamiento precisa para el mecanismo del tope trasero.
sistema de eje Y
El sistema de eje Y1, Y2 de este equipo está compuesto por un servomotor de CA de 1KW, una correa de distribución, una rueda de distribución, un husillo de bolas, una abrazadera móvil y otras partes.Su función es que el motor se mueva linealmente sobre la guía lineal impulsando el husillo de bolas con la potencia necesaria para lograr un posicionamiento preciso de la ranura en V.

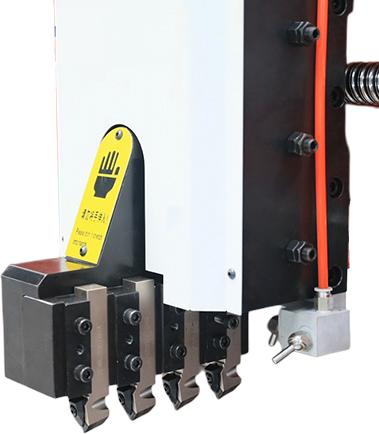

Sistema de eje Z
El sistema del eje Z está compuesto por un servomotor C20604, una correa de distribución, una rueda de distribución, un husillo de bolas, un soporte de cortador, etc.Su función es impulsar el husillo de bolas y el asiento del cortador hace un movimiento rectilíneo a través de la correa de distribución y la rueda de distribución y proporciona una potencia de posicionamiento precisa para el portaherramientas.
2. Sistema hidráulico
El sistema Hidráulico se divide en dos grupos, y el sistema neumático si forma parte del tope trasero.Su función es proporcionar fuerza de sujeción y sujetar firmemente la placa antes de ranurar.
3. Sistema de control eléctrico
El sistema de control eléctrico está compuesto por PLC, actuador, pantalla táctil, un elemento de control eléctrico, un gabinete eléctrico, etc. El tablero eléctrico está instalado en el interior de la máquina para un fácil mantenimiento y una fuerte protección.A través del control del sistema, se puede realizar todo el trabajo de este equipo.
4. Marco de acero principal
La máquina ranuradora CNC V de KRRASS tiene una estructura compacta, un rendimiento confiable, fácil operación y no se deforma para siempre.Está totalmente soldado con acero para eliminar la tensión interna por el envejecimiento por vibración, de modo que nuestra máquina tenga mejor resistencia, rigidez y estabilidad que los mismos productos en el país y en el extranjero.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------
Características principales de la ranuradora en V de ZFY:

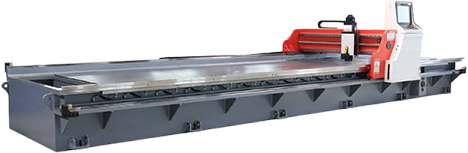

La máquina ranuradora en V adopta una estructura de riel de guía doble tipo plataforma y la viga funciona más suavemente.El soporte de cuchillas procesa la placa moviéndose hacia la izquierda y hacia la derecha, hacia adelante y hacia atrás, lo que puede garantizar la precisión de cada parte de la profundidad de la ranura.
La máquina cortadora de ranuras en V adopta enfriamiento por aire sin contaminación ambiental, servocontrol CNC de tres + 1 ejes y operación y procesamiento completamente automáticos, lo que mejora la precisión del ranurado.
La máquina ranuradora CNC V está soldada con placas de acero, que tiene una fuerte resistencia a los golpes, elimina la tensión interna a través del envejecimiento por vibración, tiene buena estabilidad y se oxida con chorro de arena en la máquina ranuradora de chapa y se rocía con pintura antioxidante.Toda la máquina se procesa en una máquina fresadora y mandrinadora CNC tipo piso, lo que garantiza el paralelismo y la perpendicularidad de cada superficie de montaje.

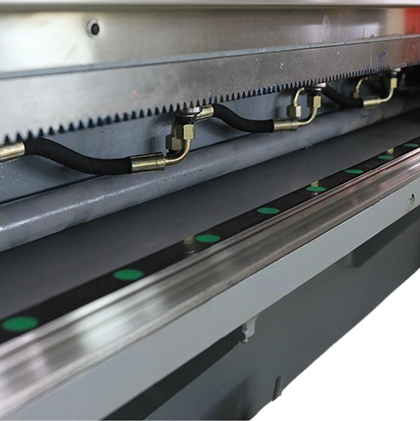

La máquina ranuradora en V utiliza cremalleras de engranajes precisas y de alta velocidad, husillos de bolas con pasos grandes y guías lineales de alta precisión.
El sistema de eje principal es accionado por un servomotor de alto torque y un reductor de estrella importado.Hace que el portaherramientas sea más estable y rápido al procesar la pieza de trabajo.
El diseño del programa de control numérico es razonable y fácil de dominar, y solo se puede completar ingresando el teclado y el programa de procesamiento.De acuerdo con los diferentes materiales, la perilla se puede usar para ajustar la velocidad de procesamiento para la comodidad del operador.
