ZFY Prensa plegadora electrohidráulica CNC con tope trasero de 3-4 ejes
图2_副本

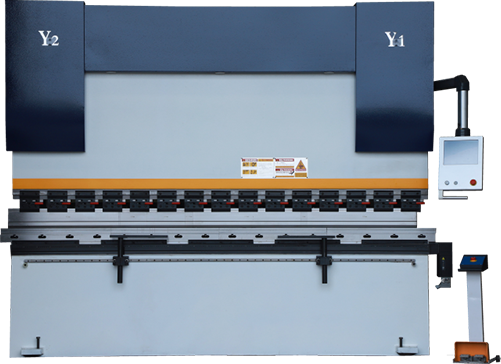

ZFY Prensa plegadora electrohidráulica CNC de 3-4 ejes
ZFY La serie 3-4 Axis fue diseñada y construida para cumplir con las piezas de mecanizado de tamaño pequeño y mediano con una atención extrema a la velocidad, la ergonomía y la facilidad de uso.Se recomienda equipar esta máquina con los controladores DA53T/58T, Cybelec CybTouch 8PS/12PS y ESA S630/S640W de DELEM para su optimización.
14

Configuraciones estándar

Diseño de Ingeniería Mecánica
Análisis de tensión y análisis de elementos finitos
ZFY tiene una amplia experiencia en I+D y diseño de componentes con tolerancias muy estrictas con las técnicas de modelado CAD en 3D de SOLIDWORKS, y los ingenieros de ZFY son competentes en el diseño con cálculos básicos para la prensa plegadora CNC y la máquina de corte por láser.
cultivo_1679741888140
Sistema de Control CNC
Controlador gráfico Cybelec CybTouch 12PS 2D
Control de 4 ejes tope trasero (Y1-Y2-XR)
Creación de piezas gráficas TouchProfile 2D con secuenciación manual
Cálculo de margen de curvatura
Presión - cálculo de coronación
Modulare herramientas para cada pieza o pliegue
Cálculo de la profundidad del punzón
Corrección de tope y ángulo
cultivo_1679728272526
Sistema de Control CNC
Asociación con las principales marcas de controladores del mundo
ZFY Diseñado en un entorno web receptivo, la posibilidad de usar el software Delem Profile T3D para simular, también es accesible desde teléfonos inteligentes y tabletas.el proceso de plegado y programe la plegadora con transmisión de archivos a través del puerto USB, LAN o Wi-Fi.
¡Haga correcciones al proceso de doblado fácilmente en el control de la tableta!
cultivo_1679735687380
Sistema de tope trasero
Freno de prensa CNC de 2 ejes Medidor trasero con eje X, R
Husillos de bolas HIWIN y guía lineal en X, R-Axis
Velocidad eje X 500 mm/s
Manual Z1, Z2-Axis en guía lineal HIWIN
Precisión mecánica±0.01mm
Dedos con doble tope y ajuste micrométrico
cosecha_1679731903642
Cilindro de aceite
Conexión del cilindro del freno de la prensa y estructura del ariete
Las conexiones de la placa superior están montadas con resortes dobles, así como la conexión esférica a los cilindros con doble seguridad.El paralelismo con la placa superior se puede ajustar con mayor precisión y las válvulas proporcionales pueden funcionar de forma sincronizada entre sí.
Construcción de marco acanalado (1)(1)_副本
Regla de rejilla de Fagor
Dispositivo de compensación de deformación de garganta tipo C
Mida con precisión la pequeña deformación causada por la fuerza de flexión de la máquina herramienta y la compensación de retroalimentación para garantizar la precisión de flexión de las placas de cualquier grosor y material.
cultivo_1679747706946
Sistema de sujeción
Sujeción rápida de la herramienta superior
ZFY La plegadora CNC utiliza todas las materias primas proporcionadas por proveedores calificados y la composición química corresponde a los estándares internacionales.Por lo tanto, el rendimiento de la materia prima y la resistencia a la tracción están garantizados.están estandarizados con una ranura de seguridad de 8,4 x 3,5 mm, que evita que la herramienta se caiga.
Cambio de herramienta seguro y rápido
Se puede utilizar sin modificar punzones tipo Europa
Mordaza delantera - cambio de herramienta vertical
Mordaza trasera - cambio de herramienta horizontal
cosecha_1679733803164
Sistema de coronación
Prensa plegadora CNC Sistema de coronación con mesa de coronación
Ángulos de plegado muy precisos
Troqueles tipo Europa con 60 mm y 90 mm
La base se puede sujetar, así como troqueles individuales con una espiga de 13 mm
Coronación eléctrica con controlador
Posicionamiento y alineación precisos de la mesa de coronación
Uso fácil y rápido
cosecha_1679735775023
Sistema hidráulico
ZFY Nueva función ECO de servo híbrido
ZFY promueve una política respetuosa con el medio ambiente, por lo que todos nuestros equipos cuentan con la función Hybrid ECO.Nuestro sistema de posicionamiento de servoaccionamiento híbrido proporciona precisión en cualquier posición.
Ahorrador de energía
Preciso en cada ciclo
Prueba económica
Alta velocidad y repetibilidad
cosecha_1679737295925
Arreglo de seguridad
Prensa plegadora Protección láser La seguridad nunca se compromete
Protección láser, Receptor multihaz
Zonas de protección, delantera, central y trasera.
El nivel de seguridad es CAT.4 y SIL3
Grado de protección de la caja de detección: IP 65
Clasificación láser: clase 1 M
Tiempo de respuesta: 5ms
Punto de cambio de velocidad: 5 mm + espacio de parada
La distancia máxima de protección es de hasta 15M
Los indicadores LED muestran varios estados
cultivo_1679738139665
Banco de válvulas de Rexroth
Válvula proporcional
La respuesta de frecuencia (frecuencia de respuesta) es más alta y puede alcanzar los 200 Hz.
Puede controlar de forma continua y proporcional la presión y el flujo del sistema hidráulico, controlar la posición, la velocidad y la fuerza, y reducir el impacto de los cambios de presión.
Control de circuito cerrado, retroalimentación de señal.
Productos importados alemanes originales, vida útil más larga.
cosecha_1679748861236
utillajes
Punzón y troquel de freno de prensa
Los punzones y matrices para plegadoras de chapa metálica serán uno de los temas más importantes que discutiremos antes de realizar el pedido.Cualquier forma de doblado se completará con un conjunto adecuado de punzón y matriz.Podemos proporcionar las herramientas adecuadas de acuerdo con los diferentes requisitos de plegado de los clientes.
cosecha_1679739233564
Industria 4.0
ZFY Listo para la Industria 4.0
ZFY pone la industria 4.0 y construye la fábrica inteligente.
El futuro de la fabricación es, sin duda, digital.Con la llegada de la cuarta revolución industrial (también conocida como Industria 4.0), la producción industrial debe adaptarse y no puede escapar a la nueva realidad de la Industria 4.0, un modelo de producción en el que todos los elementos de la cadena deben estar interconectados y comunicados entre sí.
cosecha_1679748162639

  • Póngase en contacto con soporte técnico/Solicitud in situ

    ¿Está caída su máquina?¿Necesita programar una visita de servicio?
    Cuando se comunique con nosotros para obtener servicio, soporte o repuestos, deberá enviar un correo electrónico a support@zfymachine.com para que podamos ayudarte mejor.

  • Póngase en contacto con el departamento de piezas

    ¿Tiene una pieza/herramientas personalizadas o tiene alguna pregunta para nuestro equipo de piezas/herramientas? Envíe un correo electrónico a service@zfymachine.com

  • ¿Cuál es el tiempo de entrega promedio?

    En realidad, tenemos muchas máquinas herramienta estándar en stock para una entrega más rápida, y se pueden enviar dentro de los 3 días posteriores a la confirmación del pedido.Para la producción en masa, el tiempo de entrega es de 15 a 25 días.Si nuestros plazos de entrega no funcionan con su fecha límite, revise sus requisitos con su venta.En todos los casos, intentaremos adaptarnos a sus necesidades.En la mayoría de los casos, somos capaces de hacerlo.

  • ¿Puede proporcionar la documentación pertinente?

    Por supuesto, podemos proporcionar la mayoría de la documentación, incluidos los certificados de análisis/conformidad;Certificados de calidad de productos;LICENCIADO EN DERECHO;CO, y otros documentos de exportación cuando sea necesario.

  • ¿Garantiza la entrega segura y protegida de los productos?

    Sí, siempre utilizamos embalajes de exportación de alta calidad.También utilizamos empaques de riesgo especializados para mercancías peligrosas y cargadores de almacenamiento en frío validados para artículos sensibles a la temperatura.Los requisitos de embalaje especializado y embalaje no estándar son proporcionados por nosotros de forma gratuita.
