Debido a los diferentes requisitos para la industria de trabajo de chapa en el mundo, esto significa que los usuarios tienen diferentes requisitos para las herramientas de plegadora.La precisión de plegado está determinada por varios factores.Este artículo nos permite tener una comprensión profunda de las herramientas de la prensa plegadora.

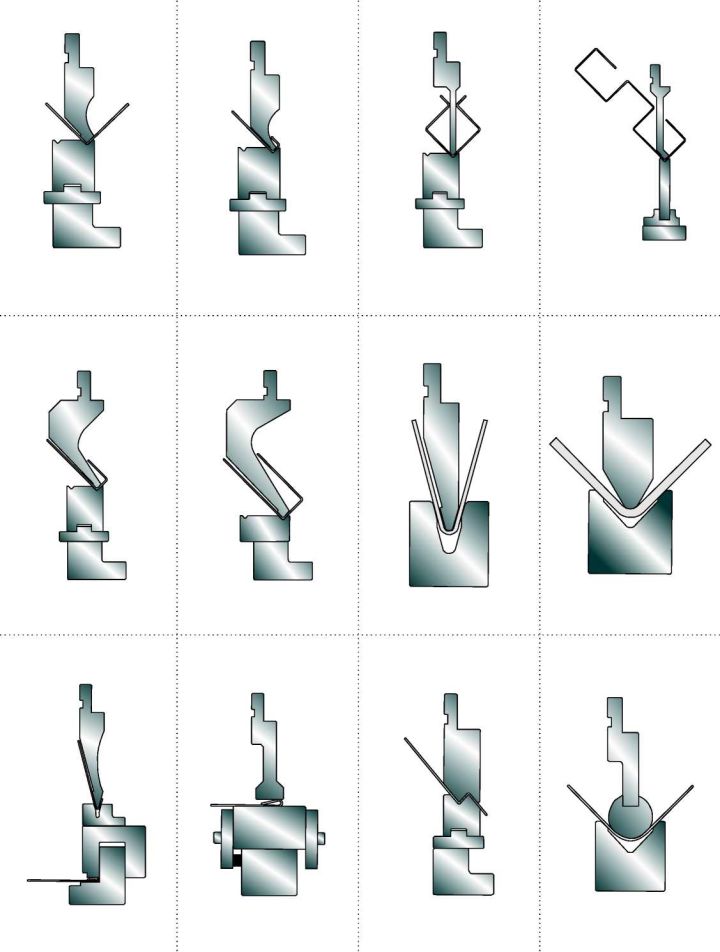

Gráfico de capacidad para curvado por aire
Sujeción de herramientas superiores
Sujeción inferior de herramientas
Punzones estándar
Punzones estándar 85°
Punzones estándar 88°
Punzones estándar 90°
Punzones estándar 60°
Punzones estándar 26°30°35°
Herramientas redondas tipo R estándar
Herramientas redondas estándar
Herramientas de aplanamiento
Dentado tipo Z estándar
Herramientas estándar de enlace directo para trabajo pesado
Accesorios de utillaje superior
1V inferior muere
Troqueles inferiores de 2V
troqueles inferiores multi-V
Troqueles combinados
Accesorios de troqueles inferiores
Los datos proporcionados se han calculado en base a la flexión del material con una resistencia a la tracción de δb=420 MPa en una longitud de 1 m.
V | 6 | 8 | 10 | 12 | 16 | 18 | 20 | 24 | 32 | 35 | 40 | 50 | 60 | 63 | 80 | 100 | 120 | 130 | 140 | 150 | 160 | 180 | 190 | 200 | 230 | 260 |
b | 4.5 | 5 | 7 | 8.5 | 12 | 13
| 15 | 17 | 23 | 25 | 28 | 35 | 43 | 45 | 57 | 71 | 85 | 92 | 100 | 105 | 115 | 130 | 135 | 140 | 160 | 180 |
r | 1 | 1.2 | 1.6 | 2 | 2.5 | 2.8 | 3 | 3.5 | 5 | 5.5 | 6 | 8 | 9.5 | 10 | 12 | 15.5 | 19 | 21 | 23 | 24.5 | 26 | 28 | 30 | 32 | 36 | 40 |
0.5
| 2.5 | |||||||||||||||||||||||||
0.8 | 7 | 4.8 | ||||||||||||||||||||||||
1.0 | 11 | 8 | 6 | |||||||||||||||||||||||
1.2 | 12 | 9 | 7 |
| ||||||||||||||||||||||
1.5 | 15 | 12 | 8 | |||||||||||||||||||||||
2.0 | 23 | 16 | 13 | 12 | 9.5 | |||||||||||||||||||||
2.5 | 26 | 22 | 20 | 15 | 11 | |||||||||||||||||||||
3.0 | 30 | 24 | 16 | 14 | 12 | |||||||||||||||||||||
4.0 | 44 | 31 | 28 | 23 | 18 | |||||||||||||||||||||
5.0 | 53 | 47 | 43 | 31 | 25 | |||||||||||||||||||||
6.0 | 61 | 45 | 36 | 34 | ||||||||||||||||||||||
8.0 | 88 | 69 | 65 | 47 | 36 | |||||||||||||||||||||
10 | 110 | 80 | 60 | 47 | 43 | 39 | ||||||||||||||||||||
12 | 120 | 90 | 71 | 65 | 58 | 55 | 50 | |||||||||||||||||||
16 | 140 | 125 | 115 | 105 | 95 | 81 | 80 | 71 | ||||||||||||||||||
18 | 148 | 135 | 125 | 110 | 100 | 95 | 80 | |||||||||||||||||||
20 | 140 | 130 | 120 | 110 | 90 |
El radio interno R corresponde aproximadamente al 16% de la abertura del troquel V.
Grosor del material t | 0,5 ~ 2,5 mm | 3 ~ 8 mm | 9 ~ 10 mm | >12 mm |
Matriz de apertura V | 6 × t | 8 × t | 10 × t | 12 × t |
aluminio | δb=300 MPa | F=F(gráfico)× 0,65 |
SS | δb=700 MPa | F=F(gráfico)× 1.6 |
Determinación de la fuerza de flexión para flexión por aire (aproximación)
F(gráfico)= 65 × t2 / V (Ton /m)
