¿Cómo operar el controlador E21S?

EEl controlador stun E21S es ampliamente utilizado en cizallas de placa de control numérico, como cizallas hidráulicas de balancín y cizallas de guillotina hidráulicas.Hoy compartiremos con usted un manual de operación detallado e instrucciones para ayudarlo a usar mejor y más fácilmente este controlador.

Descripción del producto

• El tope trasero se puede controlar.
• El ángulo de corte se puede controlar.
• El espacio de corte se puede controlar.
• El tiempo de carrera se puede controlar.
• Control de posicionamiento inteligente.
• Posicionamiento unilateral y bidireccional que elimina eficazmente la holgura del husillo.
• Funciones de retracción.
• Búsqueda automática de referencias.
• Copia de seguridad y restauración de parámetros de una tecla.
• Indexación de posición rápida.
• Espacio de almacenamiento de 40 programas, cada programa tiene 25 pasos.
• Protección de apagado.

1.2 Panel de operación

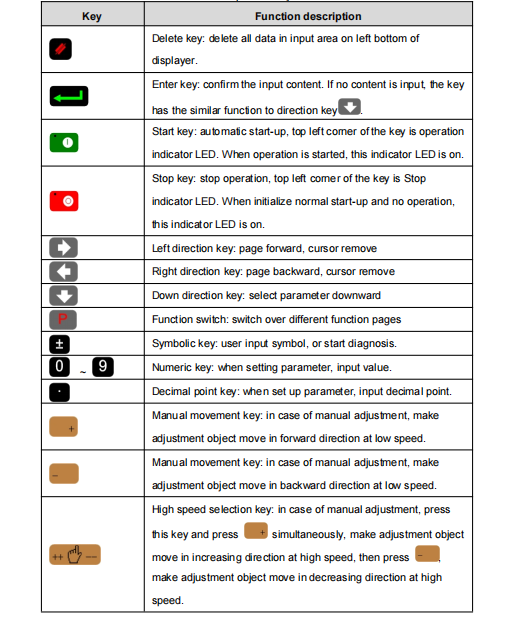

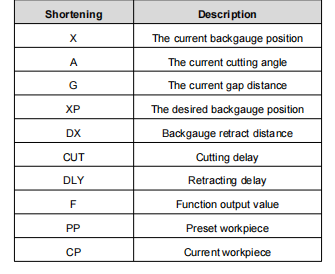

Se describen las funciones de las teclas del panel

1.3 Visualizador

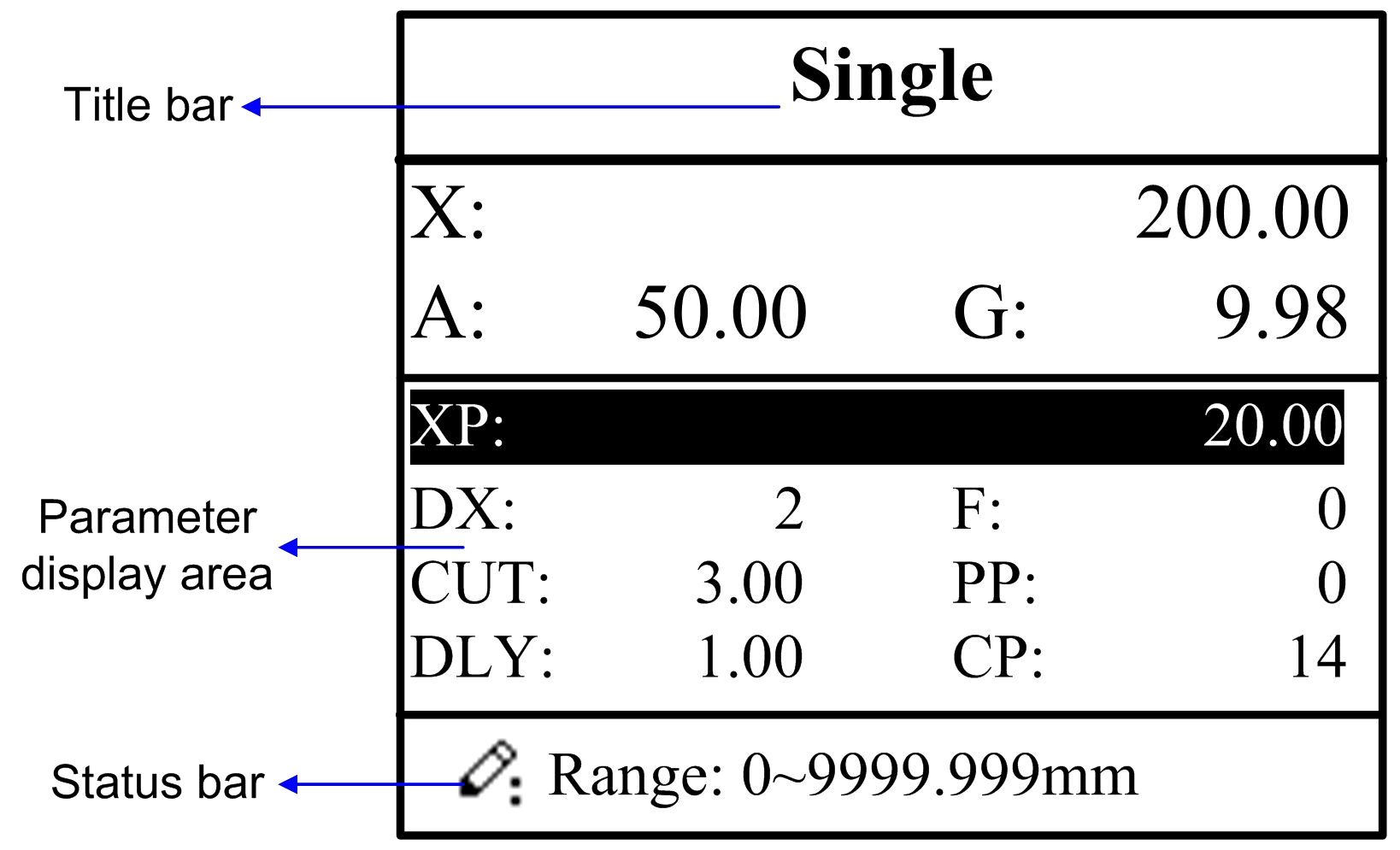

se muestra en

• Barra de título: muestra información relevante de la página actual, como su nombre, etc.
• Área de visualización de parámetros: muestra el nombre del parámetro, el valor del parámetro y el sistema

• Barra de estado: área de visualización de información de entrada y mensaje de aviso, etc.

Instrucción de operación

2.2 Programación

2.2.1 Programación en un solo paso

Pasos de operación

Paso 1

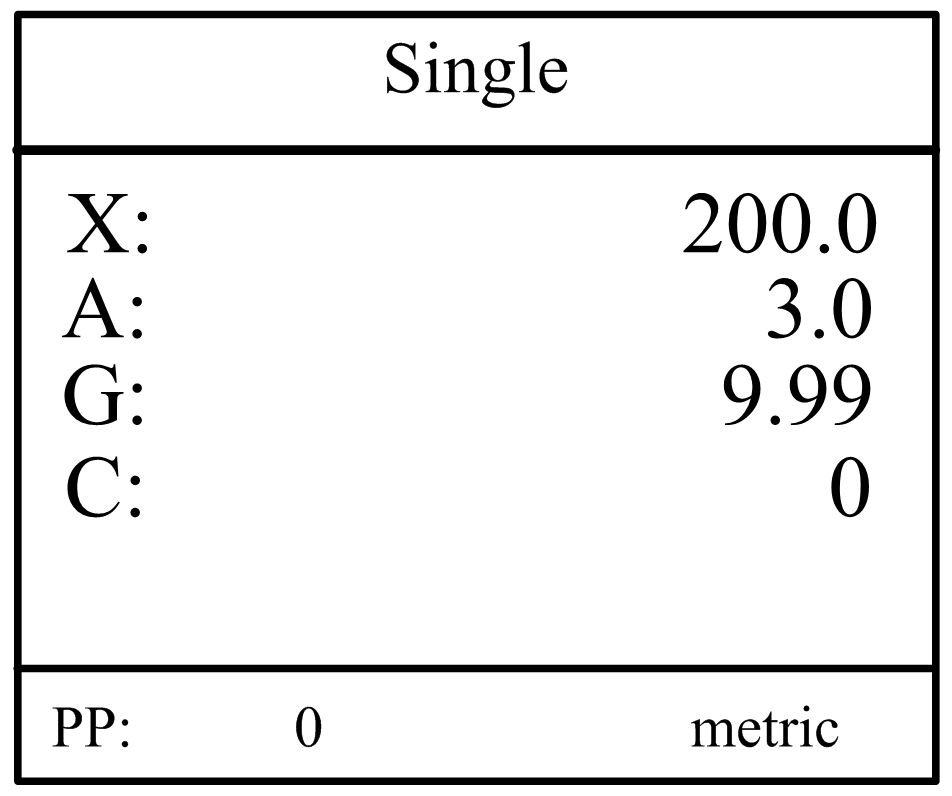

Después de iniciar, el dispositivo ingresará a la página de configuración del programa de un solo paso

Paso 2

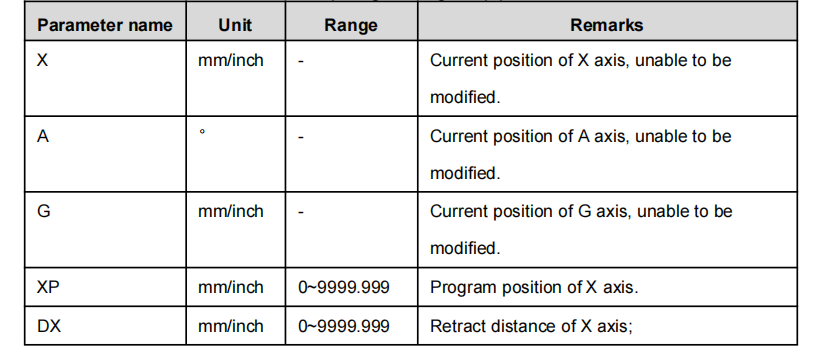

Hacer clic , seleccione el parámetro que debe configurarse, presione la tecla numérica para ingresar el valor del programa, presione para completar la entrada.

[Nota] El parámetro solo se puede configurar cuando el indicador de parada está encendido.

Paso 3

Prensa , el sistema se ejecutará de acuerdo con este programa, como se muestra en

Ejemplo de operación

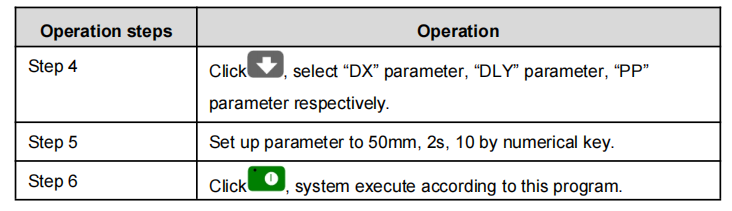

En la página del programa de un solo paso, programe la posición del tope trasero a 80,00 mm, la distancia de retracción a 50 mm, el tiempo de espera de concesión a 2 s y la pieza de trabajo a 10.

2.2.2 Programación de varios pasos

Paso de operación

Paso 1 Encendido, el dispositivo ingresa automáticamente a la página de configuración de parámetros de un solo paso.

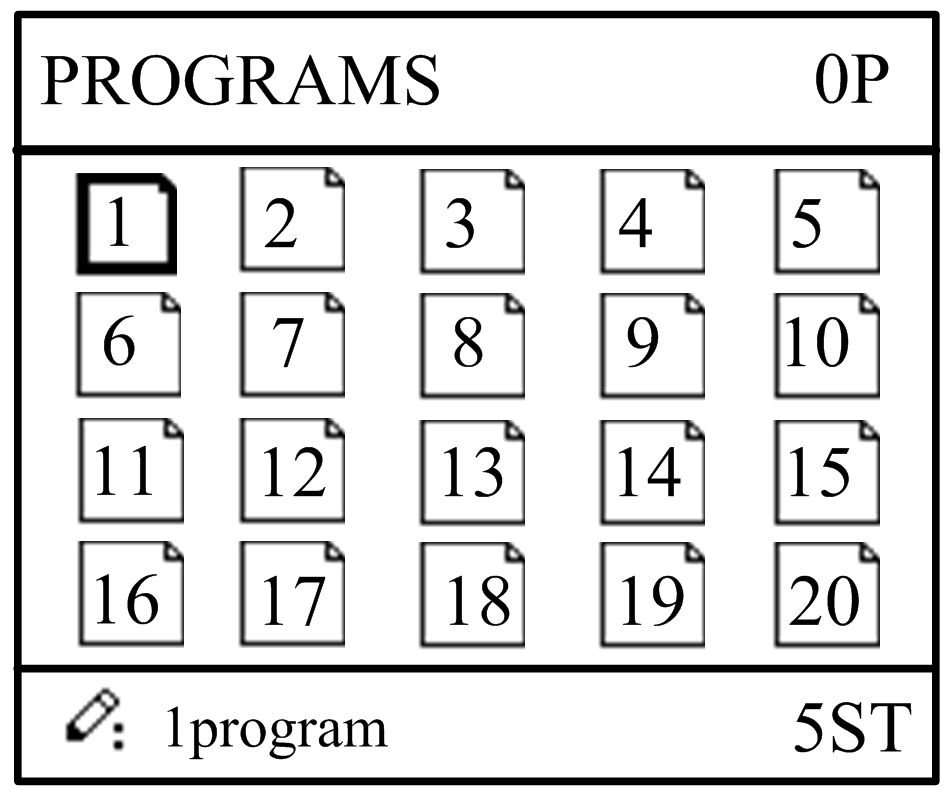

Paso 2 Hacer clic, cambie a la página de administración de programas, como se muestra en

Paso 3 Hacer clic , seleccione el número de serie del programa o ingrese el número del programa directamente, como ingresar '1'.

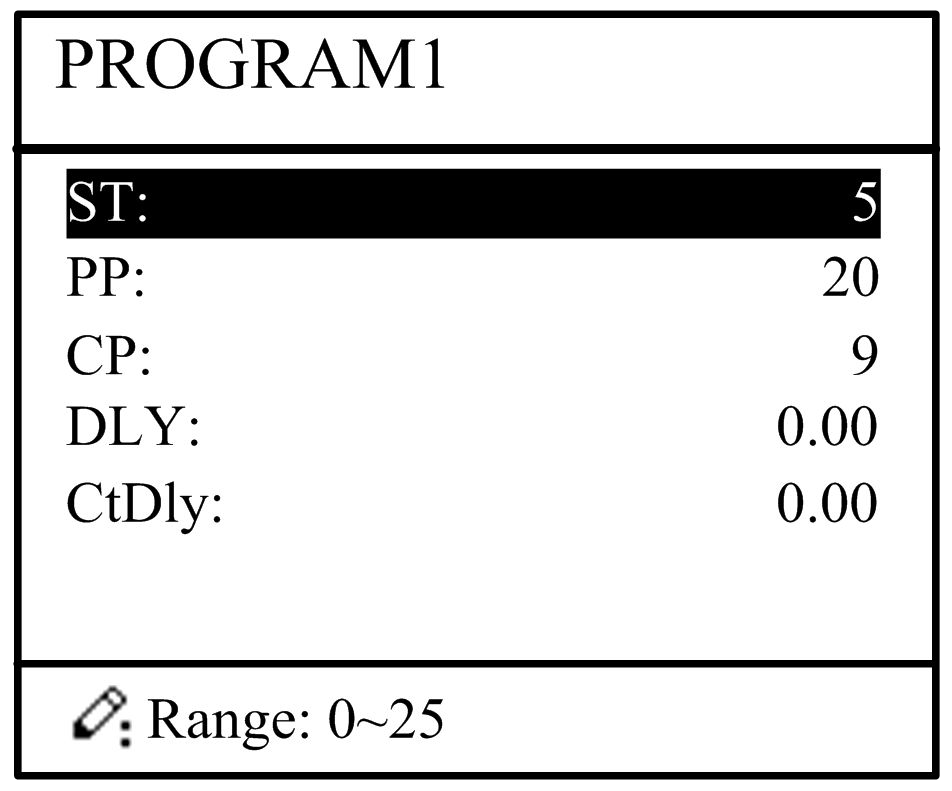

Etapa 4 Hacer clic , ingrese a la página de configuración del programa de varios pasos, como se muestra en

Paso 5 Hacer clic , seleccione el parámetro de programación de varios pasos que requiere configuración, ingrese el valor de configuración,

hacer clic y la configuración surtirá efecto.

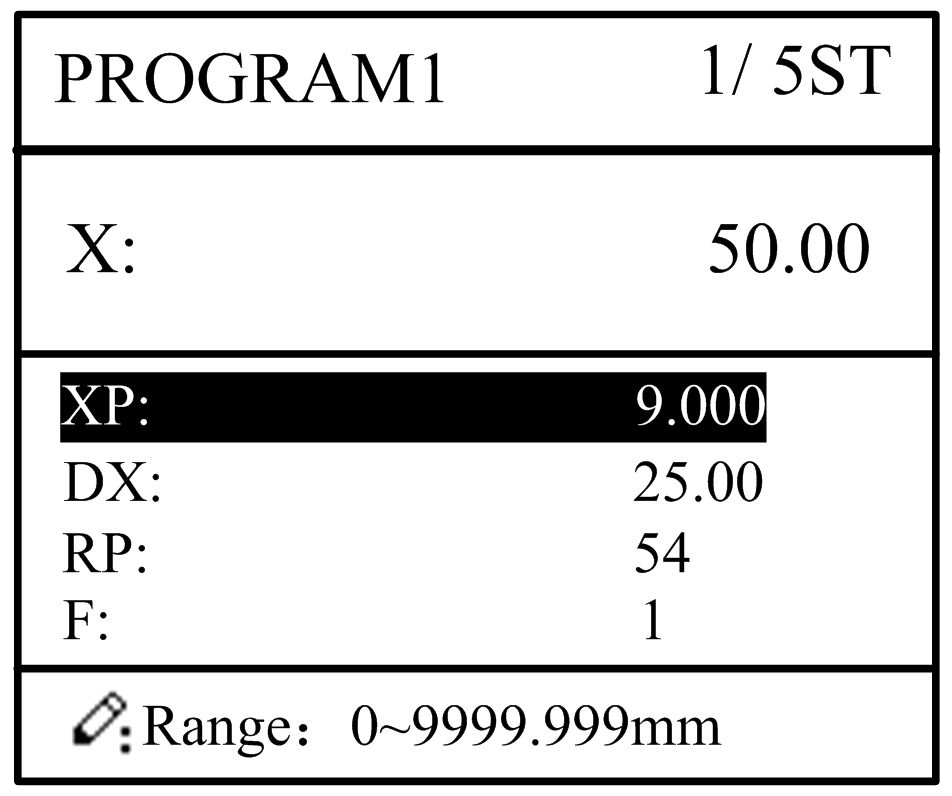

Paso 6 Al finalizar la configuración, haga clic en, ingrese a la página de conjunto de parámetros de paso, como se muestra en

Paso 7 Hacer clic, seleccione el parámetro de paso que debe configurarse, ingrese el valor del programa, haga clic eny la configuración surtirá efecto.

Paso 8 Hacer clicpara cambiar entre pasos.Si el paso actual es el primer paso, haga clic en para ingresar a la última página de configuración de parámetros de paso;si el paso actual es el último, haga clic en para entrar en la primera página de configuración de parámetros de paso.

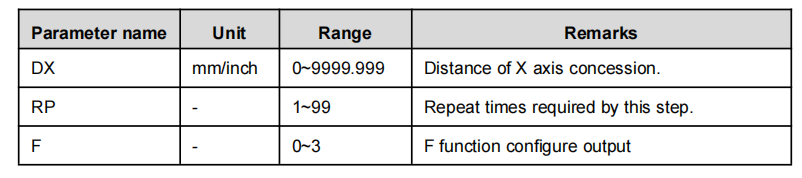

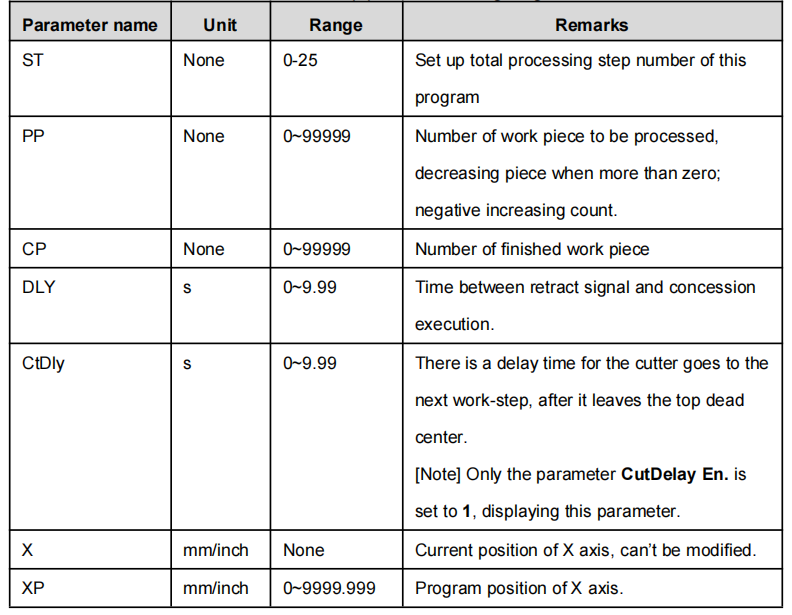

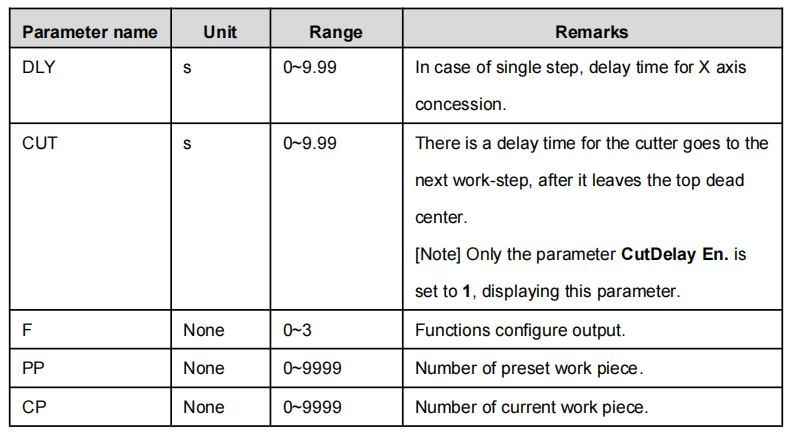

El rango de configuración de parámetros de varios pasos se muestra en

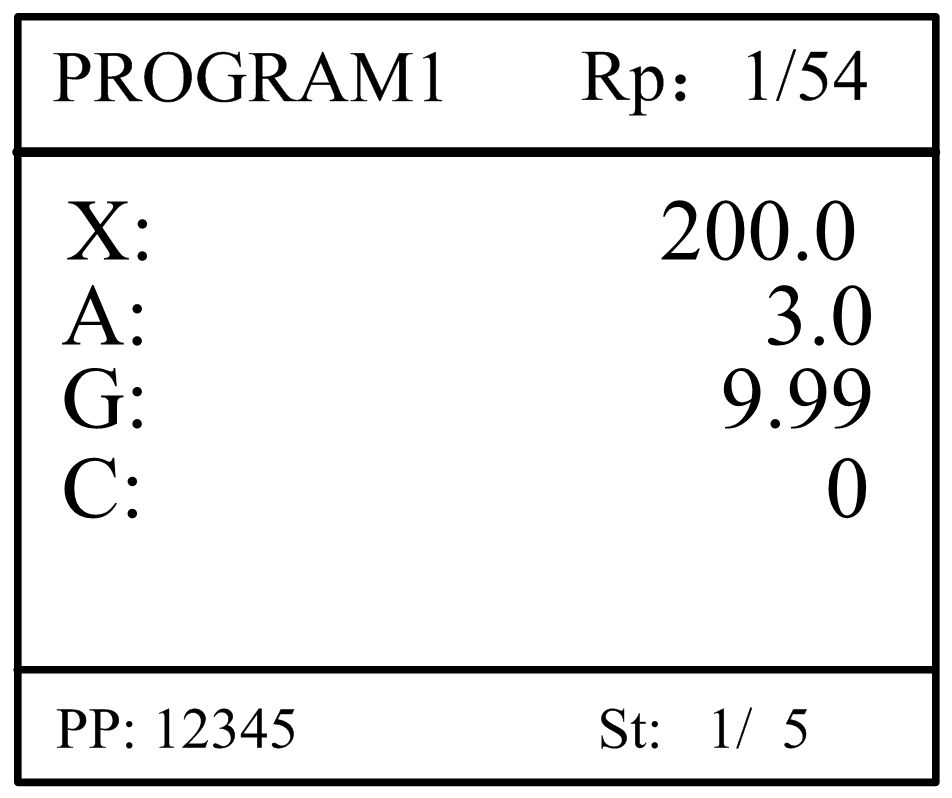

Paso 9 Hacer clic, el sistema operará de acuerdo con este programa, como se muestra en

Ejemplo de operación

[Antecedentes] Una pieza de trabajo requiere procesamiento 50 como se muestra a continuación;

• Primera cizalla: 50 mm;
• Segundo corte: 100 mm;
• Tercer cizallamiento: 300 mm;

[Análisis] según pieza de trabajo y condiciones tecnológicas de máquina herramienta:

• Primera cizalla: la posición del eje X es de 50,0 mm, concesión de 50 mm;
• La segunda cizalla: la posición del eje X es 100,0 mm, concesión 50 mm;
• La tercera cizalla: la posición del eje X es de 300,0 mm, concesión de 50 mm;

Edite el programa de procesamiento de esta pieza de trabajo en el programa No. 2.

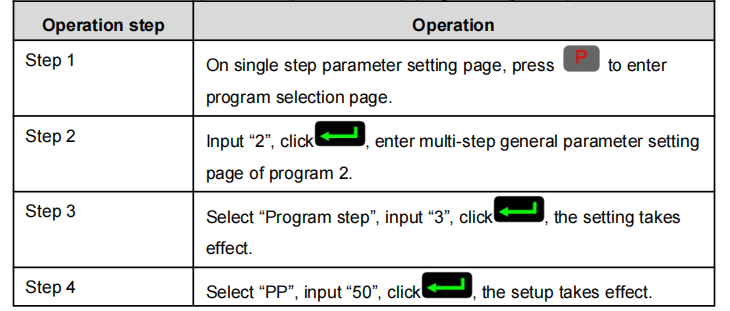

El procedimiento de operación se muestra en

[Nota]

• Al completar la programación de varios pasos, debe volver al paso de inicio anterior

lanzamiento del sistema;de lo contrario, el programa iniciará el procesamiento de la posición actual.

paso.

• Presione la tecla de dirección izquierda y derecha para circular pasando la página y navegando entre todos los pasos

parámetros

• El programa se puede llamar y revisar de nuevo.
• Al completar el procesamiento de todas las piezas de trabajo (50 en el ejemplo), el sistema se detiene

automáticamente.Reiniciar directamente comenzará otra ronda de procesamiento de 50 piezas de trabajo.

---

2.3 Constante

El usuario puede configurar los parámetros generales del dispositivo, incluido el sistema métrico o imperial y el idioma.

Paso 1 En la página de administración del programa, haga clic en，haga clic para ingresar a la página de programación constante, como se muestra a continuación.En esta página, se puede configurar la constante de programación.

El rango de configuración de la constante de programación se muestra en

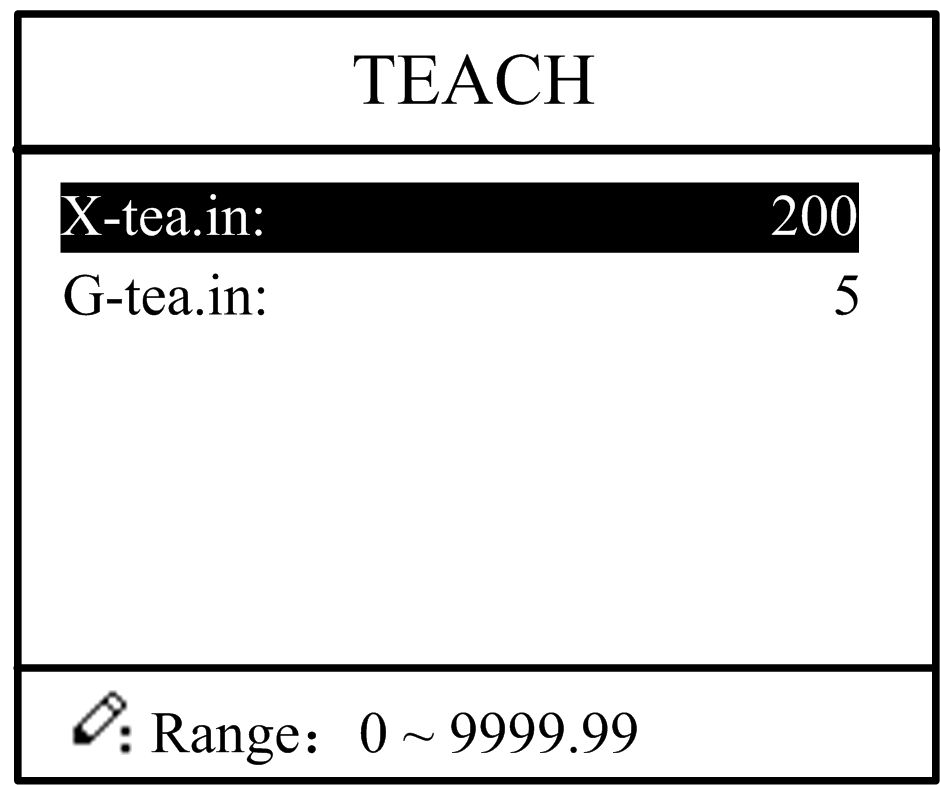

Paso 2 Introduzca la contraseña '1212', haga clic en, para ingresar a la página de enseñanza, como se muestra en

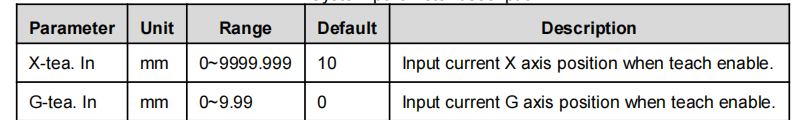

Paso 3 Incremente el parámetro, el rango de configuración del parámetro se muestra en

:

Puede medir directamente las posiciones del control deslizante y el tope trasero.Si la medición es difícil, puede programar y operar cualquier proceso y luego medir la pieza de trabajo terminada.

Etapa 4 Hacer clic, volver a la página de constantes de programación.

---

2.4 Movimiento manual

En el modo de un solo paso, el movimiento del eje se puede controlar presionando la tecla manualmente.Este método ayuda al usuario a ajustar la máquina herramienta y la pieza de trabajo.

Paso 1 En la página de configuración de parámetros de un solo paso, haga clic en , o para entrar en la página del manual, como se muestra en

Paso 2 De acuerdo con sus requisitos reales, siga la tabla anterior para ajustar la posición del eje

El eje A y el eje G están controlados por los relés, presione moverlos a baja velocidad en sentido creciente;prensa moverlos a baja velocidad en dirección decreciente.Botón no tiene ningún efecto sobre ellos.

Si el modo de accionamiento del eje X es motor común:

: Cuando el sistema está en estado de funcionamiento, la operación de ajuste manual solo es válida para el eje X.

Si el modo de accionamiento del eje correspondiente es frecuencia:

Paso 3 Hacer clic volver a la página de configuración de parámetros de un solo paso.

---

FSíganos mientras actualizamos regularmente para obtener información más exclusiva sobre la maquinaria de chapa.Si necesita obtener más información y asistencia, comuníquese con nosotros para info@zfymachine.com o agregue el número de WhatsAPP: +86-156-555-77781, Estamos dispuestos a proporcionar su soporte técnico gratuito.
