Con el creciente desarrollo de la tecnología, el procesamiento moderno de chapa metálica, especialmente los requisitos del proceso de doblado son cada vez más altos, existen diferentes necesidades técnicas para el equipo y la eficiencia del procesamiento, y para la protección del medio ambiente y el ahorro de energía, tanto las empresas como el estado tienen un control estricto, por lo que En comparación con la máquina dobladora hidráulica, la máquina dobladora con control de servosistema electrohidráulico es cada vez más aceptada por los principales clientes.
Basado en la actualización de la tecnología servo, este artículo discutirá cómo se aplica la tecnología servo a las máquinas dobladoras.
El sistema servo electrohidráulico de plegadora CNC es un tipo de sistema de control automático establecido de acuerdo con el principio de transmisión hidráulica mediante el uso de un mecanismo servo electrohidráulico.En este sistema, el movimiento del actuador cambia con el cambio de la señal de control.
Principio de funcionamiento y composición
La servoválvula electrohidráulica es un tipo de válvula de control automático, que es tanto un componente de conversión electrohidráulica como un componente amplificador de potencia.Su función es convertir la entrada de señal analógica de pequeña potencia en flujo de energía hidráulica de alta potencia y salida de presión con el cambio del tamaño y la polaridad de la señal eléctrica, y una respuesta rápida, para realizar el control del desplazamiento, la velocidad, la aceleración y la fuerza del actuador hidráulico.La servoválvula electrohidráulica suele estar compuesta por un convertidor eléctrico y mecánico, un amplificador hidráulico y un mecanismo de retroalimentación de detección.
Ventaja:
El diseño compacto elimina la necesidad de tuberías externas y el sistema se monta directamente en el cilindro, lo que lo hace más limpio y sin fugas en comparación con los accionamientos eléctricos solos.

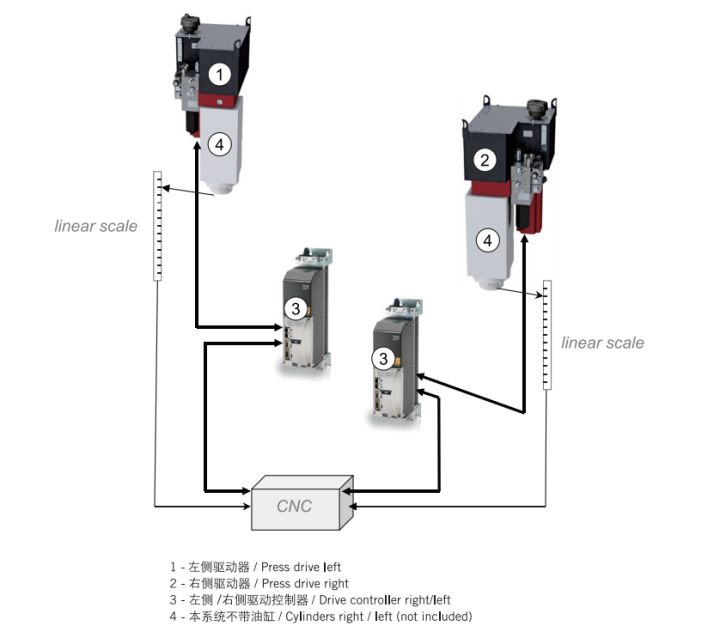

El sistema convierte la señal eléctrica del controlador CNC en un movimiento lineal mecánico.Para lograr este movimiento, se transmiten señales entre el controlador CNC de la máquina y el controlador de accionamiento del motor.Los cilindros síncronos controlan el seguimiento y la marcha rápida según una curva de trabajo predefinida.Se utiliza una unidad de servobomba con control de velocidad para impulsar y controlar la posición de la herramienta de doblado y la fuerza de doblado durante el proceso de doblado.
La máquina dobladora servo electrohidráulica es controlada por el controlador a través de dos conjuntos de sistema de bomba bidireccional servo para controlar el flujo y la presión de los cilindros Y1 e Y2 respectivamente, y el aceite de la cavidad superior del cilindro se bombea directamente al Cavidad inferior del cilindro para realizar el levantamiento del troquel superior, y la bomba de aceite se invierte para bombear el aceite desde la cavidad inferior del cilindro directamente a la cavidad superior del cilindro para realizar el doblado de la chapa.La sincronización de la parte izquierda y derecha del troquel superior de la máquina está controlada por dos juegos de bombas servo bidireccionales respectivamente.La máquina no solo tiene alta precisión, ahorro de energía, bajo nivel de ruido, sino que también es más estable y confiable, y usa menos aceite, lo que conduce a la fabricación de máquinas dobladoras de ultra alta velocidad de carrera grande.
A continuación, comprendamos cómo funcionan los servomotores en un servosistema...

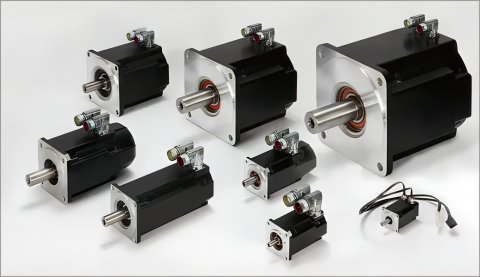

¡Usted debe saber!El servomotor se divide en servomotor de CC y servomotor de CA
P: Entonces, ¿cómo elegir el sistema servo de CC y el servo de CA?¿Cuál es la diferencia?
A: Los servomotores de CC se dividen en motores con escobillas y sin escobillas.
motor de cepillo es de bajo costo, estructura simple, gran par de arranque, amplio rango de velocidad, fácil control, requiere mantenimiento, pero fácil mantenimiento (cambio de escobillas de carbón), genera interferencia electromagnética y tiene requisitos para el medio ambiente.Por lo tanto, se puede utilizar en aplicaciones civiles e industriales generales sensibles a los costos.
Motor sin escobillas es de tamaño pequeño, peso ligero, gran rendimiento, respuesta rápida, alta velocidad, pequeña inercia, rotación suave y par estable.El control es complejo, fácil de realizar, inteligente, y su cambio de fase electrónico es flexible, puede ser un cambio de fase de onda cuadrada o un cambio de fase de onda sinusoidal.El motor no requiere mantenimiento, tiene alta eficiencia, baja temperatura de funcionamiento, baja radiación electromagnética, larga vida útil y se puede utilizar en diversos entornos.
servomotor de CA también es un motor sin escobillas, dividido en motor síncrono y asíncrono, en la actualidad, el motor síncrono se usa generalmente en el control de movimiento, que tiene un amplio rango de potencia y puede generar mucha potencia.Gran inercia, baja velocidad máxima de rotación y disminuye rápidamente a medida que aumenta la potencia.Por lo tanto, es adecuado para realizar aplicaciones de funcionamiento suave y de baja velocidad.
Conclusión: Utilizamos el mejor servomotor de CA para nuestro Prensa plegadora electrohidráulica serie ZFY.
P: ¿Al usar una máquina dobladora electrohidráulica para prestar atención al problema?
A: ZFY siente los siguientes controles antes de la operación:
1).Si el voltaje de la fuente de alimentación es apropiado (es probable que el sobrevoltaje provoque daños en el módulo del variador);Para la entrada de CC, la polaridad +/- no debe conectarse incorrectamente, el controlador se ajusta al modelo del motor o el valor de configuración actual es apropiado (no demasiado grande al principio).
2).Las líneas de señal de control firmemente conectadas, los sitios industriales son los mejores para considerar el blindaje (como el uso de par trenzado).
3).No comience con la necesidad de conectar todas las líneas conectadas solo al sistema más básico, después de un buen funcionamiento, y luego conectarlas gradualmente.
4).Asegúrese de averiguar el método de conexión a tierra o el uso de aire flotante no conectado.
5).Comience a funcionar dentro de media hora para observar de cerca el estado del motor, por ejemplo, si el movimiento es normal, el sonido y la temperatura aumentan, encuentre el problema inmediatamente y deténgase para ajustar.
P: Quiero controlar el servomotor directamente a través de la comunicación, ¿es posible?
A: Sí, es conveniente, pero es solo una cuestión de velocidad, para aplicaciones que no requieren una alta velocidad de respuesta.Si necesita una respuesta rápida a los parámetros de control, es mejor utilizar una tarjeta de control de movimiento servo, que generalmente tiene DSP y un circuito de procesamiento lógico de alta velocidad para lograr un control de movimiento de alta velocidad y precisión.Como aceleración S, interpolación multieje, etc.
P: ¿Qué tal usar una fuente de alimentación conmutada para alimentar sistemas de motor paso a paso y de CC?
A: No se recomienda, especialmente para motores de torque grande, a menos que la fuente de alimentación de conmutación sea más del doble de la potencia requerida.Porque, cuando el trabajo del motor es una gran carga inductiva, se formará un alto voltaje momentáneo en el lado de la fuente de alimentación.Y el rendimiento de sobrecarga de la fuente de alimentación conmutada no es bueno, protegerá el apagado y su rendimiento de regulación de voltaje de precisión y no es necesario, a veces puede causar daños a la fuente de alimentación conmutada y al controlador.Se puede utilizar con una fuente de alimentación de CC variable con transformador toroidal convencional o tipo R.
