¿Qué es el doblado de láminas de acero inoxidable?
El doblado de láminas de acero inoxidable es el proceso de la lámina para formar formas específicas;
El doblado de láminas de acero inoxidable se usa ampliamente en el trabajo de láminas de metal y también es una etapa esencial en la fabricación de metales;
El doblado de láminas de acero inoxidable proporciona procesamiento de formación, procesamiento personalizado y producción en masa para trabajos de acero inoxidable.
Características de la hoja de acero inoxidable
Las láminas de acero inoxidable se refieren a un tipo de aleación de acero que es resistente a la corrosión media débil, como la atmósfera, el vapor y el agua.No es fácil de oxidar, pero eso no significa que nunca se oxidará.Y se convirtió en importantes materiales metálicos debido a su excelente resistencia a la corrosión.
Espesor
Según el grosor, se puede dividir en lámina (0,2 mm-4 mm), placa mediana (4 mm-20 mm), placa pesada (20 mm-60 mm).
Materiales
La hoja de acero inoxidable tiene principalmente los siguientes cuatro grados diferentes:
• Acero inoxidable austenitico
• Acero inoxidable de ferrita
• Acero inoxidable martensítico
• Acero inoxidable dúplex
En el procesamiento de chapa de acero inoxidable, la mayoría usa 201,202,301,303,304,304 L, 316 y otros grados, todos pertenecen al acero inoxidable austenítico.
Superficie
De acuerdo con las diferentes condiciones de la superficie, las láminas de acero inoxidable tienen las distinciones y aplicaciones:
-NO1, blanco plata sin brillo
-NO2D, blanco plata
-NO2B, con mejor brillo que NO.2D, generalmente de materiales
-BA, brillante, material de construcción, utilizado para equipos de cocina
-NO3, molienda gruesa, materiales de construcción, equipo de cocina
-NO4, rectificado intermedio
-NO240, finamente molido
-NO320, molienda muy fina
-NO400
-HL, materiales de construcción
-NO7, para uso artístico y decoración
-NO8, rectificado de espejo, reflector, decorativo

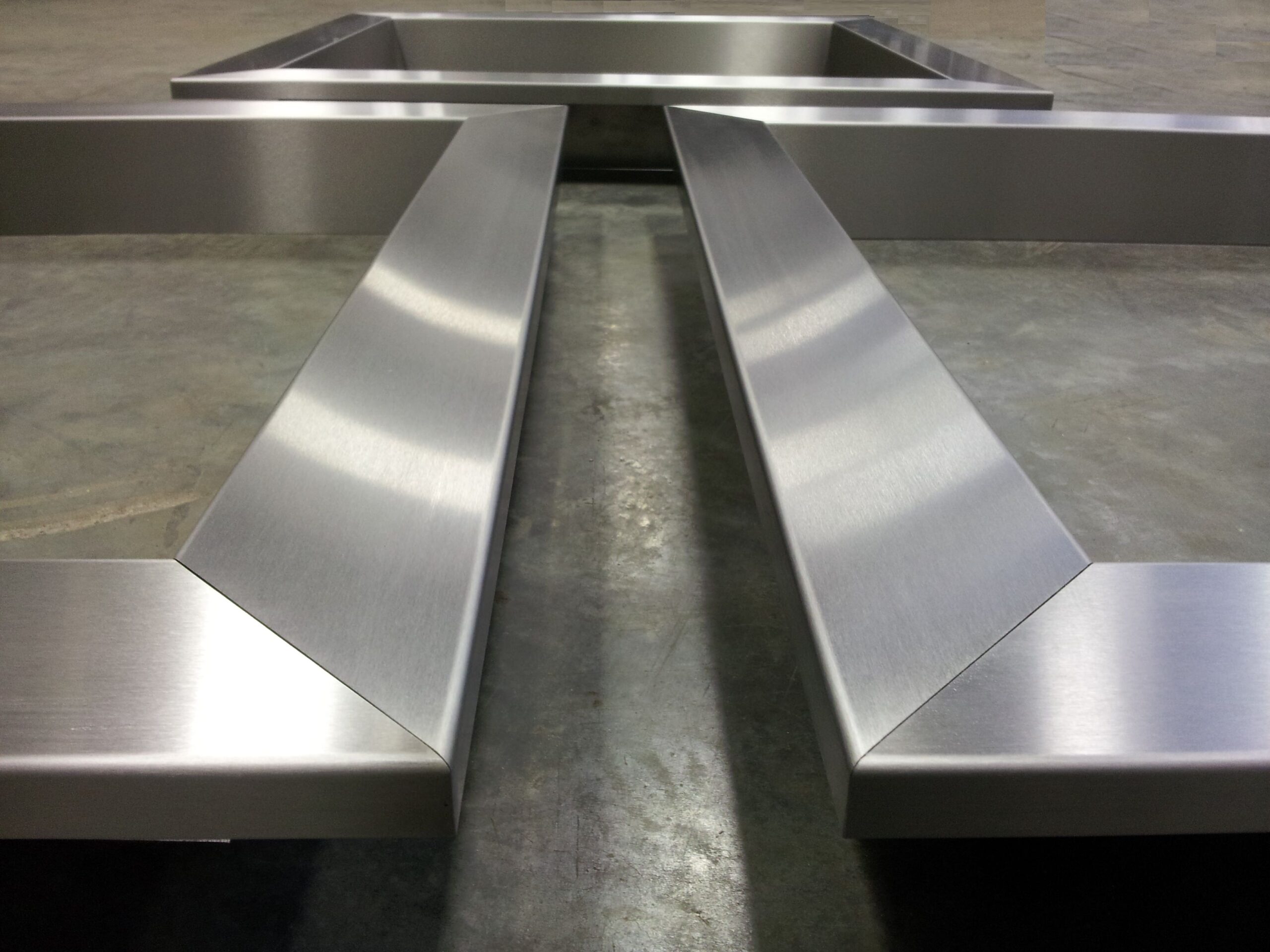

Doblado de hoja de acero inoxidable
Doblar a mano
A falta de equipo profesional, necesitamos encontrar otras herramientas auxiliares, como rotuladores, reglas angulares, reglas, alicates planos y martillos.Tenga en cuenta que este método solo es adecuado para doblar láminas delgadas.
En primer lugar, calcule el margen de flexión, marque la línea de flexión con una regla y un rotulador, y luego corte el tamaño de la hoja.Sujete la lámina firmemente con unos alicates de mandíbula plana y use un martillo o doble manualmente según el tamaño.Use una regla de ángulo para verificar y repita la operación hasta que se complete la flexión.
Doblar por caliente
Cuando el grosor de la lámina de acero inoxidable aumenta, necesitamos calentar la lámina y realizar un doblado en caliente.Coloque la lámina de metal en la máquina de prensado en caliente, la máquina calentará la lámina de metal con alta frecuencia y le dará forma presionando en caliente con el molde.Este método requiere moldes personalizados para la producción en masa y se utiliza principalmente para el procesamiento de doblado de placas de madera y placas acrílicas.
doblar por frio
En la flexión fría, Prensa plegadora hidráulica y la máquina de laminación hidráulica generalmente se necesitan.
La plegadora hidráulica puede usar el punzón superior para aplicar presión hacia abajo para doblar la superficie de la lámina de acero inoxidable al ángulo especificado.Durante el doblado, también se debe considerar la relación entre el espesor de la lámina y la muesca del troquel inferior de la prensa plegadora.
Por lo general, elija el canal de matriz (V) = espesor (T) × 8.
Además, cuando tenga requisitos especiales para la superficie de plegado, como reducir la tensión de la hoja, puede elegir:

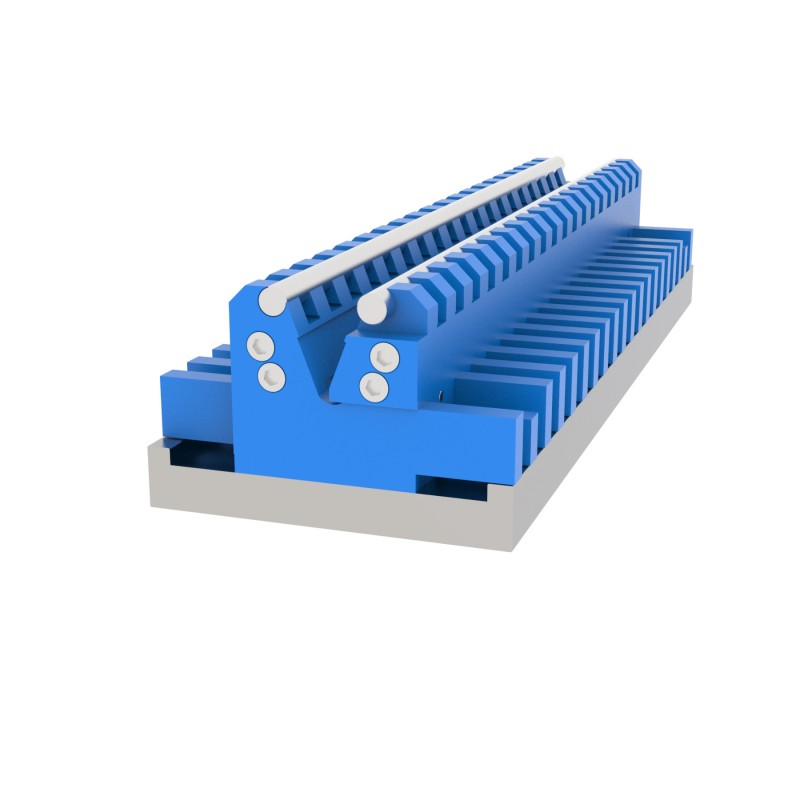

Matriz ajustable

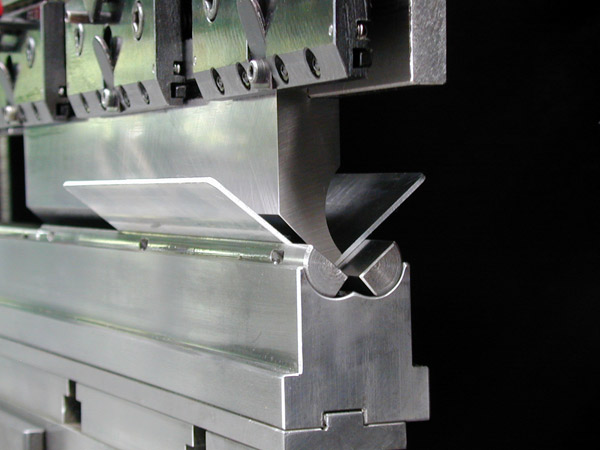

Matriz Rolla-V
Puede lograr la flexión sin rastro de la chapa
Al doblar una máquina laminadora hidráulica, también es necesario moldear la lámina de metal en formas circulares, elípticas y cónicas según el grosor y la resistencia a la tracción del material.
Factores de flexión de láminas de acero inoxidable
De acuerdo con las características de la lámina de acero inoxidable, cuanto mayor sea el grosor de la placa por tamaño de unidad, mayor será la fuerza de flexión requerida, por lo que la fuerza de flexión de la prensa plegadora debe considerarse de antemano.
Ángulo de flexión
La lámina de acero inoxidable tiene alta resistencia a la tracción, bajo alargamiento, alta fuerza de flexión requerida y gran ángulo de flexión.
Radio de curvatura
Cuanto mayor sea el radio de flexión, el rebote también aumentará, por lo que al doblar una lámina de acero inoxidable, el radio de flexión y el ángulo de flexión no deben ser demasiado pequeños, de lo contrario, se producirán grietas por flexión.
rebote de flexión
Debido al mayor límite elástico del acero inoxidable en comparación con el acero al carbono, la recuperación elástica es mayor.Puede haber inconsistencias en el ángulo de flexión, el radio de flexión y el tamaño del molde.Por lo tanto, el uso de un punzón superior más afilado produce un radio de curvatura más pequeño y reduce el rebote de la hoja.
Calcular margen de flexión
Debido a que la flexión alarga la hoja, significa que la línea intermedia puede no estar realmente ubicada en el medio de la hoja.En este punto, necesitamos calcular el margen de flexión.En primer lugar, necesitamos calcular el factor K, que está influenciado por el material, el grosor, el radio de curvatura y el método de curvatura.Al usar el factor K, puede obtener un margen de flexión.

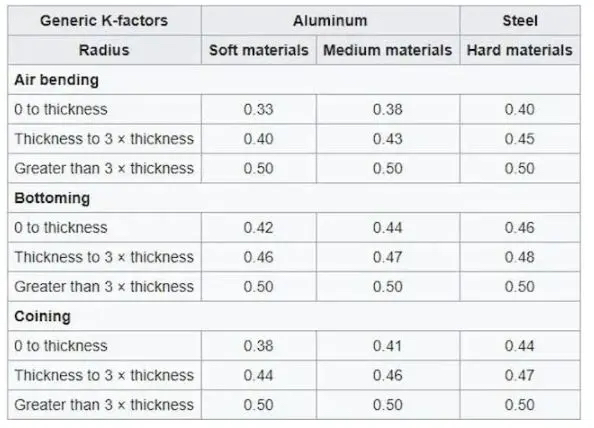

El factor K se puede seleccionar en función de la siguiente hoja de datos y diferentes materiales, que pueden proporcionarle resultados suficientemente precisos:
En segundo lugar, calcule el margen de flexión utilizando la fórmula.
0° ≤ β ≤ 90°
90° ＜ β ≤ 165°
β = ángulo de flexión （°）
Cuando el ángulo supera los 165°, no es necesario calcular el margen de flexión.
Otros factores
(1) ¿La dirección del eje X supera el límite máximo del idioma Atrás?
(2) Si la longitud de la hoja excede la longitud máxima de plegado de la máquina;
(3) Si el troquel de la prensa plegadora enviará colisión durante la flexión en U;
(4) si los dos lados de la caja chocan al plegar la caja profunda;
(5) ¿Se presionará la parte sobresaliente de la línea de doblado?
¿Qué es el doblado de chapa?
El plegado de chapa incluye varios materiales, como chapa de acero dulce, chapa de acero al carbono, chapa de acero inoxidable, chapa de aluminio, etc. Por lo tanto, esta industria está ampliamente presente y se aplica en múltiples campos.
Tipos de técnicas de doblado de chapa
flexión en V
El doblado en V es un método de doblado común que utiliza punzón superior y matriz inferior;Se puede dividir en tocar fondo, entrenar y doblar con aire y tocar fondo representa el 90% de todo el trabajo de doblado.

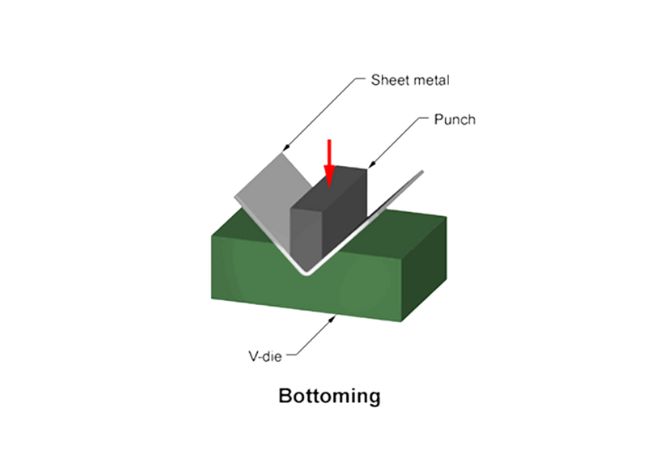

tocar fondo
El punzón superior presiona completamente la hoja de metal en el troquel inferior, por lo que el ángulo del molde determina el ángulo final de la pieza de trabajo.Tocar fondo puede reducir el rebote de la hoja y proporcionar una buena precisión.

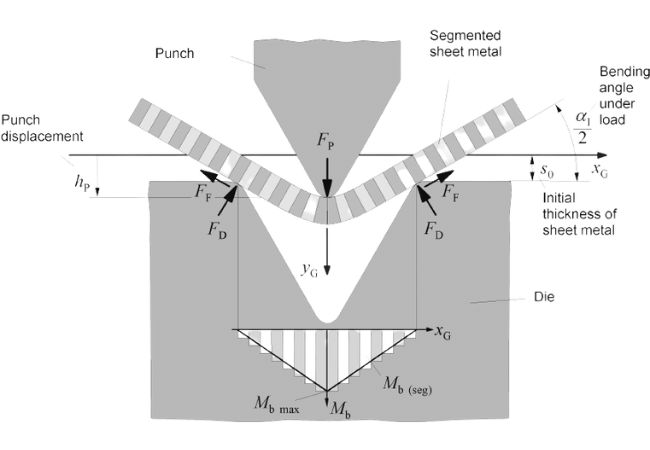

Doblado de aire
El doblado con aire proporciona una mayor flexibilidad, ayudándole a lograr resultados entre 90 y 180 grados con múltiples curvas como ajustes.Por supuesto, su precisión será menor que Bottoming.
Acuñación
La acuñación ha sido popular en el pasado, pero con el desarrollo de la prensa plegadora CNC, su uso ha disminuido gradualmente.
flexión en U
El doblado en U es similar al doblado en V en el sentido de que también usa el punzón superior para presionar el troquel inferior, pero su forma tiene forma de U y se usa principalmente para fabricar acero de canal en forma de U.

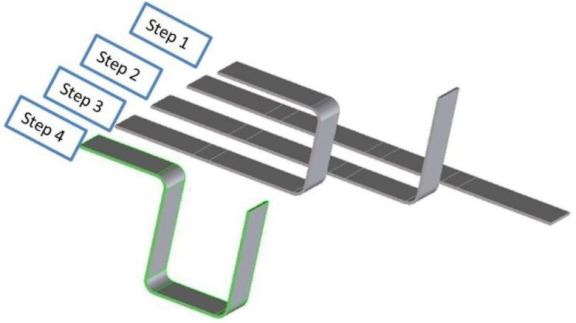

flexión escalonada
La flexión escalonada es la flexión en V múltiple, que puede hacer que la pieza de trabajo se doble en un radio grande, pero también puede realizar varias flexión en V pequeñas en sucesión.

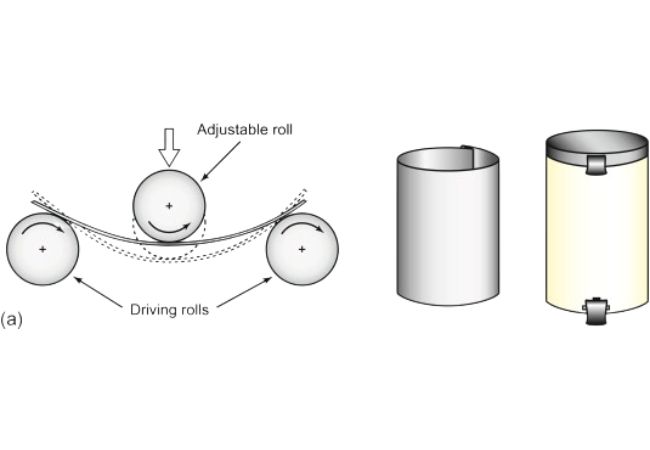

Perfilado
El doblado con rodillo permite que la hoja se doble en tubos y conos.Si es necesario, también se pueden fabricar curvas de gran radio, que se pueden laminar una o varias veces simultáneamente.

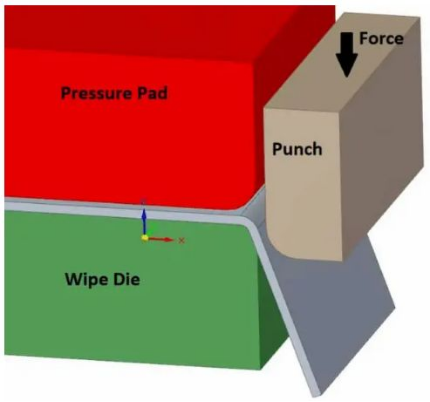

Limpie la flexión
Este es el método para doblar el borde de la chapa metálica, y la herramienta de doblado de ancho también determina el radio interior de la flexión.La relajación entre el ancho de la matriz y el punzón determina el resultado.También es uno de los principios de funcionamiento de la prensa plegadora de dedos.
Conclusión:
El doblado de acero inoxidable se ha convertido en la tecnología principal en la industria de trabajo de chapa metálica, y el progreso de la tecnología de doblado de acero inoxidable ha impulsado el desarrollo de la industria de fabricación de chapa metálica.Por lo tanto, elegir el equipo de trabajo de chapa confiable y de alta gama es la base.ZFY fue fundada en 2005. Se ha convertido en una de las Los 10 principales fabricantes de prensas plegadoras en China.Al centrarse en la investigación, el desarrollo y la producción de plegadoras, máquina de corte por láser, cizallas cnc, maquina de laminación.Nuestro objetivo es proporcionar las soluciones mecánicas más rentables para los clientes globales de fabricación de chapa y somos un proveedor en la industria de fabricación de chapa superior.
