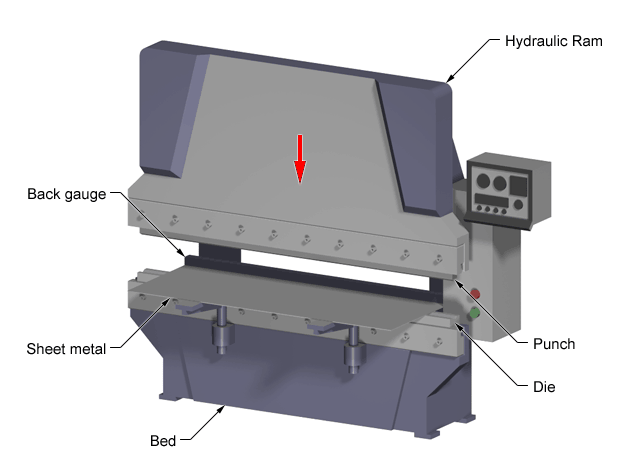

Breve de plegadora
Presiona el freno es uno de los equipos modernos de procesamiento de chapa;
Dispone de varias series y estructuras, Barra de torsión, Eléctrica hidráulica, Híbrida, Servo eléctrica;
Dispone de control multiejes, hasta 8+1-eje, Y1,Y2,X1,X2,R1,R2,Z1,Z2 y sistema de coronación motorizado;
Puede utilizar el sistema de sujeción para cambiar el punzón superior y el troquel inferior, que pueden alcanzar diferentes formas y ángulos de flexión;
La plegadora CNC tiene un sistema de control avanzado y la válvula proporcional puede ajustar la carrera del ariete para lograr un posicionamiento más preciso del eje Y y un posicionamiento repetido;
La plegadora CNC está equipada con un tope trasero automático, con funciones de retroceso del tope trasero, elevación del tope trasero y movimiento del dedo del tope trasero.
Resumen de cizalla CNC
cizalla cnc es uno de los equipos de corte eficientes para chapa;
La cizalla CNC está equipada con un dispositivo de alineación, control de carrera de corte y fácil de ajustar;

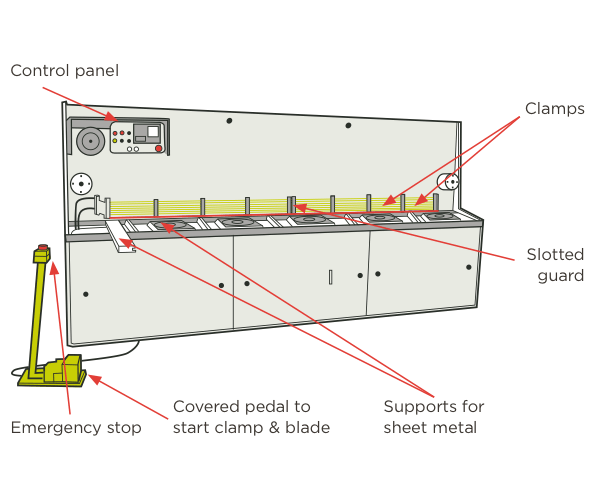

Se compone de cuerpo, hoja, abrazaderas, panel de control, parada de emergencia, tope trasero;

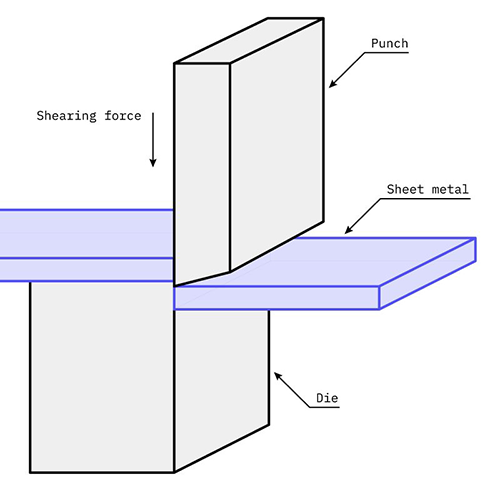

El cilindro de presión de la cizalla fija el material y la cuchilla de corte ejerce una fuerza de corte sobre el material para cortarlo al tamaño requerido;
El ángulo de trabajo de la cuchilla de la máquina cortadora se refiere al ángulo de corte, entre 0,5° y 4°, que se puede ajustar de forma manual o automática;
Hay un espacio entre la hoja superior y la hoja inferior. Antes de cortar, es necesario establecer el espacio de acuerdo con el espesor real de la placa para evitar cortes debido al aumento del espesor;
La máquina cizalla CNC se puede controlar digitalmente y se puede elegir un motor de CA o un servomotor para su posicionamiento.
Los tipos de cizalla
La máquina cortadora tiene muchos tipos. Según la estructura, se puede dividir en guillotina y máquina cortadora de viga oscilante;Según el modo de conducción, se puede dividir en cizalla hidráulica y cizalla eléctrica;Según el sistema de control, se divide en máquina de corte CNC;
La cizalla guillotina pertenece a la cizalla hidráulica de segunda generación.Su estructura garantiza una buena estabilidad durante el corte y una mejor rectitud de corte;puede equiparse con el sistema de control P40T, DAC360T;

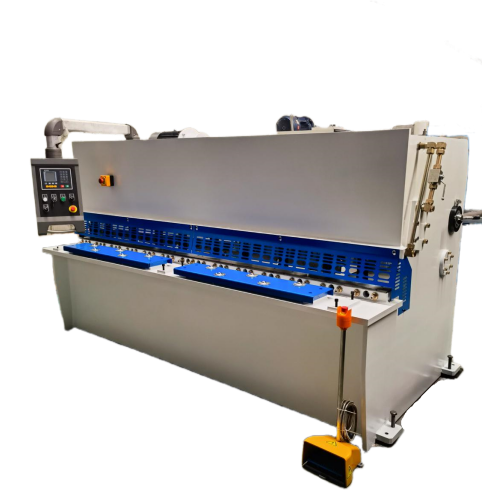

La máquina cizalla de viga oscilante tiene una velocidad de corte y una velocidad de retorno más rápidas, una mayor eficiencia de corte y es adecuada para el corte por lotes;Se pueden seleccionar los sistemas de control E21S y DAC-310T;
La máquina cizalla mecánica adopta una transmisión de engranajes, con tiempos de carrera rápidos, adecuada para el corte por lotes de placas delgadas, pero el espesor de corte es limitado;
La cizalla hidráulica es impulsada principalmente por el sistema hidráulico, que produce una mayor fuerza de corte, un rendimiento excelente y una calidad estable;
La cizalla eléctrica incluye tipo mecánico y eléctrico, accionada por engranajes o eléctrica, el método de corte es más simple y adecuado para el procesamiento de placas pequeñas y delgadas.
Prensa plegadora versus cizalla CNC: ventajas y desventajas
Ventajas de la plegadora
• Doble formas complejas, diferentes ángulos y fácil de operar.
• Control CNC avanzado para programación de varios pasos y simulación 2D y 3D.
• Evitar defectos de chapa, compensación de ángulo de flexión y rectitud.
• Fabricar una amplia gama de piezas de chapa metálica, herramienta de prensa plegadora fácil de cambiar, que cumple con moldes estándar o no estándar.
• Ha mejorado las opciones para realizar células de plegado automatizadas, en línea con la tendencia de la Industria 4.0.
Desventajas de la plegadora
• El funcionamiento y programación requiere que el operador tenga cierta experiencia en cálculo de chapa.
• La estructura única de la plegadora hace que la máquina sea pesada en la parte delantera con riesgo de elevación.
• Durante la presión hacia abajo de las herramientas de la plegadora existe un riesgo de lesiones al cuerpo humano.
• La complejidad de los componentes hace que el mantenimiento no sea sencillo.
Ventajas de la cizalla CNC
• CNC Shears es rápido y adecuado para corte en masa.
• Las cizallas CNC pueden establecer rápidamente la distancia del tope trasero.
• Las hojas de la máquina cortadora son rectas, por lo que los resultados de corte recto son precisos.
• La máquina cizalla corta una amplia gama de espesores, corta varios materiales y su uso es económico.
Desventajas del corte
• Las cizallas CNC tienen una estructura simple, por lo tanto, tienen una única función y realizan únicamente movimientos de corte lineales repetitivos.
• No se pueden realizar cortes complejos como curvas y formas irregulares.
• No apto para cortar materiales especiales, como materiales de alta dureza.
• Las hojas de corte requieren mantenimiento y reemplazo regulares.
• La máquina cizalla tiene una eficiencia de corte baja en comparación con las máquinas de corte por láser.
¿Cuáles son las diferencias entre prensa plegadora y cizalla CNC?
1. Solicitud
cizallas cnc
• Línea de producción de corte de estructuras de acero: corte de placa de acero, plano de acero, corte de barra plana;
• Línea de corte de perfilado en frío: adecuada para paneles laterales de automóviles, líneas de corte de vigas longitudinales de automóviles, corte de tejas de acero de color, trabajos de corte de líneas de perfilado especiales en la industria automotriz, etc.
• Línea de nivelación de bobinas de acero: se utiliza para desenrollar bobinas en frío y nivelar la línea de producción, logrando mayor velocidad, combinando con la máquina cizalla hidráulica y neumática, producción continua, alta eficiencia.
Presiona el freno
La industria de aplicaciones de la prensa plegadora es más amplia que la de las cizallas, no solo en la industria manufacturera, sino también en la industria de la construcción, la industria de la decoración, los bienes de consumo, la industria ligera, la industria alimentaria, etc., una gran cantidad de piezas dobladas de chapa metálica.
2. Principio de funcionamiento
La máquina cizalla genera una fuerte fuerza de corte mediante la acción hacia arriba y hacia abajo de la cuchilla, lo que reduce la deformación de la placa y obtiene piezas de trabajo de alta calidad;
La guillotina adopta un método de corte tipo compuerta, que utiliza un cilindro hidráulico para impulsar el movimiento de la placa de la compuerta para lograr el corte.Tiene las características de alta precisión de corte y corte plano;
La máquina cortadora de viga oscilante adopta un método de corte tipo brazo oscilante y el cilindro hidráulico impulsa el portaherramientas para que funcione, lo que resulta en una velocidad de corte más rápida y una alta eficiencia de producción en masa.
La plegadora dobla y forma la chapa apretándola entre los moldes.
3. Estructura
La hoja superior de la máquina cortadora se fija en el panel de la pared y la hoja inferior se fija en el banco de trabajo.El cilindro de presión presiona firmemente el tablero para evitar que se mueva.La carrera de retorno de la cizalla utiliza gas nitrógeno, que es rápido y tiene menos impacto;Las barandillas sirven como dispositivos de seguridad para proteger la seguridad.
La plegadora incluye un bastidor, un sistema de control, un sistema de coronación, un sistema eléctrico, un sistema hidráulico, un sistema de sujeción, un molde y dispositivos opcionales.
4. Operación y mantenimiento
Shear
• Ajuste de la separación de las cuchillas superior e inferior: si la separación de las cuchillas es apropiada o no, es un factor importante que afecta la calidad de la cizalla y la vida útil de la cuchilla;el valor de la separación de la hoja se convierte al valor del espesor de la placa, leído directamente en el dial de separación;
• El uso del ángulo de corte: ajuste el rango de 0,5° a 4°, según la selección del espesor de la placa y la resistencia del material, la placa delgada toma el valor mínimo, puede mejorar la calidad del corte y la eficiencia del trabajo.Cuando la placa sea gruesa, tomar el valor mínimo para evitar sobrecargar la máquina;
• La presión máxima de uso del sistema hidráulico es de 20Mpa;
• Revise periódicamente el filtro de aceite para mantenerlo limpio; la obstrucción del filtro de aceite reduce el rendimiento del aceite, lo que afecta la vida útil de la bomba de aceite y aumenta el consumo de energía;
• Revisar el nivel de combustible en el tanque, niveles bajos provocan la entrada de aire, aumentando el ruido y las altas temperaturas.
presiona el freno
• Después de instalar la máquina, es necesario llenarla con aceite hidráulico antidesgaste No.46 y conectarla a una fuente de alimentación de CA trifásica;
• Encienda el interruptor de alimentación del gabinete eléctrico, ingrese a la interfaz de operación del sistema, arranque el motor principal y confirme que el motor gira en el sentido de las agujas del reloj;
• Al presionar el interruptor de pedal, Ram corre hasta el tope inferior y luego regresa al tope superior para asegurarse de que la máquina esté en buenas condiciones de funcionamiento;
• Cuando ocurra una emergencia, presione el botón de emergencia inmediatamente.La dobladora se distribuye con varios botones de emergencia;
• Lubricación periódica de los equipos, el número de puntos de lubricación ha sido menor y los lugares son de fácil acceso;
• Comprueba todos los repuestos mecánicos, estado de accionamiento y guías lineales.
Conclusión
La máquina cizalla y la plegadora son equipos de procesamiento de metales que sirven a la industria de trabajo de chapa;
El uso final de la máquina cortadora y la plegadora es diferente, la principal diferencia entre las dos áreas de corte y doblado;
El procesamiento de la máquina cortadora tiene atributos más básicos, aplicables a la etapa de corte simple del producto;
La prensa plegadora trabaja en una gama más amplia, desde el doblado básico hasta el conformado final;
Las placas primero deben cortarse con una cizalla y luego doblarse para darles forma con una máquina dobladora;
Generalmente, se necesitan tanto la cizalla como el freno juntos para crear una capacidad completa de producción de chapa;
